Comment mesurer des pièces irrégulières

Le principe : diviser pour régner

Toute forme irrégulière peut être approchée en combinant rectangles, triangles et secteurs de cercle. L'astuce est de dessiner le plan d'abord, puis de le découper en morceaux simples, sans recouvrement et sans vide.

Presque toutes les pièces irrégulières ne demandent que 2 ou 3 rectangles simples. Même un plan complexe dépasse rarement 5 ou 6 zones. Le calcul reste simple : vous ne faites qu'additionner de petits résultats.

Pièces en L (le cas le plus fréquent)

Une forme en L, ce sont deux rectangles réunis par un angle. Pour la découper : tracez une ligne en prolongeant l'un des murs intérieurs jusqu'à atteindre le mur extérieur. Cela coupe le L en deux rectangles parfaits.

Exemple : un séjour mesure 20 ft × 15 ft dans la grande branche, avec un coin cuisine de 12 ft × 8 ft en retour à une extrémité. Deux rectangles : 20 × 15 = 300 ft², plus 12 × 8 = 96 ft². Total = 396 ft².

• ·Prolongez toujours le mur intérieur LE PLUS COURT pour faire la coupe. Cela donne des cotes de zone plus propres.
• ·Assurez-vous que vos deux rectangles réunis épousent exactement le contour de la pièce : ni recouvrement, ni vide.
• ·La ligne que vous tracez n'a pas à être un mur réel : c'est seulement une limite de calcul.

Pièces en T

Une forme en T se découpe en deux rectangles comme un L. La barre horizontale du T est un rectangle ; le pied vertical en est un autre.

Attention à la zone de recouvrement. Là où les deux rectangles se rejoignent, cette surface se compte une seule fois. La méthode la plus propre : découpez de sorte que les deux rectangles ne se recouvrent en rien, et que l'un finisse là où l'autre commence.

Niches et avancées

Une niche est un petit ajout rectangulaire à une pièce plus grande. Traitez la pièce principale comme un rectangle et la niche comme un second rectangle plus petit. Additionnez leurs surfaces.

Les placards comptent normalement comme des niches rattachées aux chambres. Pour de la moquette ou un sol, incluez-les. Pour un mesurage immobilier, suivez l'ANSI Z765 : les placards attenants à un volume habitable chauffé comptent normalement.

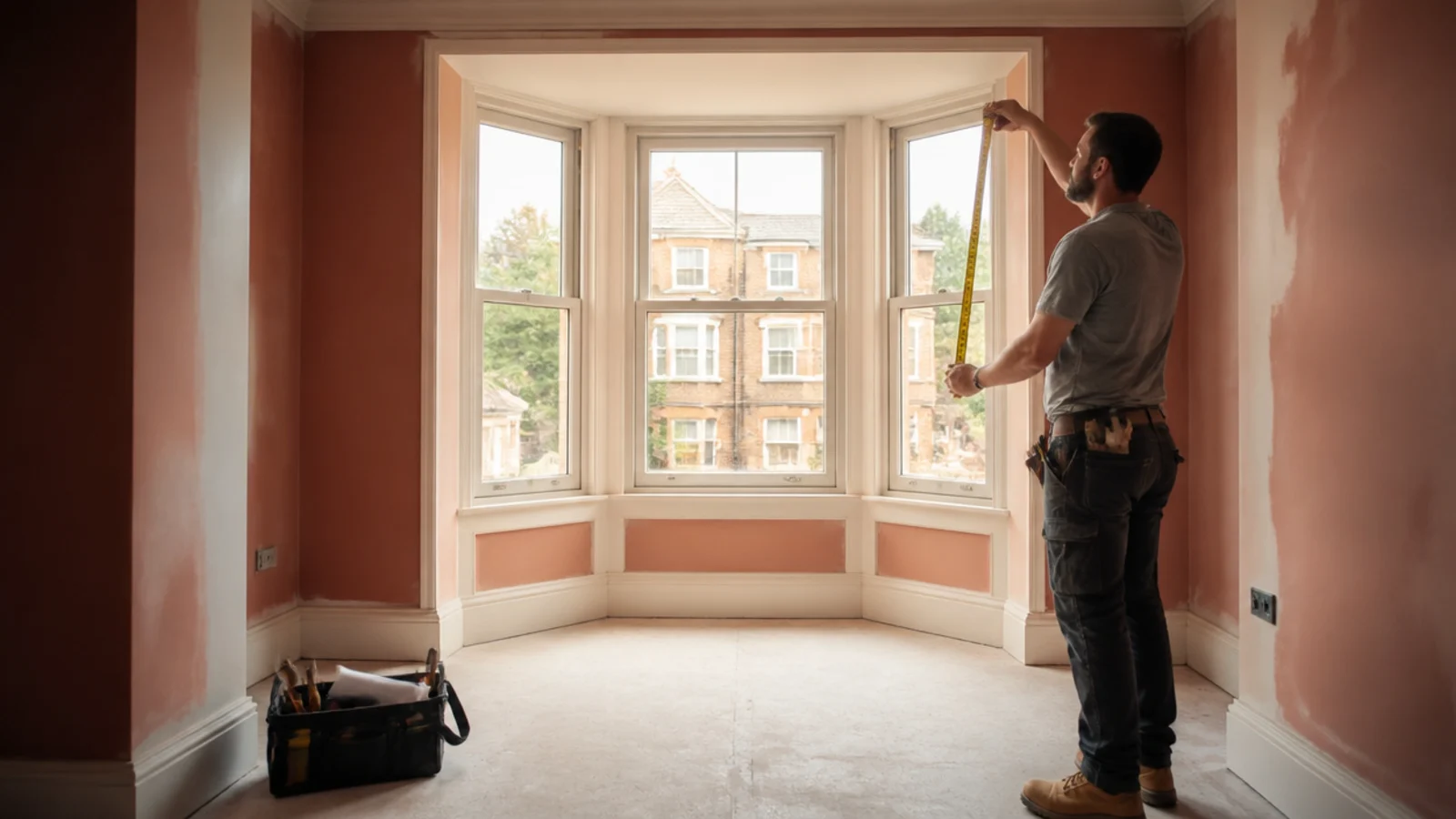

Bow-windows

Un bow-window fait saillie hors d'un mur, en général en trapèze ou en biais. L'approche la plus simple : mesurez le bow-window comme un trapèze à part avec la formule ((Base₁ + Base₂) ÷ 2) × Hauteur, où Base₁ est l'ouverture dans le mur, Base₂ la face avant du bow-window et Hauteur sa saillie.

Exemple : un bow-window de 6 ft d'ouverture, 4 ft de face et 2 ft de saillie. Aire du trapèze = ((6 + 4) ÷ 2) × 2 = 10 ft² de plancher supplémentaire.

Sur un bow-window à 90 degrés, traitez-le directement comme un rectangle. Sur un bow-window courbe, approchez-le par deux triangles plus un petit rectangle.

Murs courbes et pièces à extrémités arrondies

Les murs véritablement courbes sont rares en construction résidentielle, mais courants en tertiaire. Pour un rectangle à extrémités arrondies : un rectangle central plus deux demi-cercles aux extrémités. Total = (longueur × largeur) + (π × rayon²), le rayon valant la moitié de la largeur du rectangle.

Pour des courbes de forme libre — massifs organiques, jardins courbes — approchez avec 3 à 5 rectangles qui moyennent la courbe. Presque tout projet demande une précision à 5 % près, et l'approximation par rectangles y parvient sans difficulté.

Murs en biais (angles autres que 90°)

Les murs à angles autres que 90° produisent normalement des triangles ou des trapèzes une fois découpés. Un mur de placard en diagonale dans l'angle d'une chambre forme un triangle qui se retranche du rectangle de la chambre.

Exemple : une chambre de 12 × 14 (168 ft²) avec un mur de placard en diagonale qui coupe l'angle forme un triangle. Si le triangle a des côtés de 4 ft (triangle rectangle), son aire vaut (4 × 4) ÷ 2 = 8 ft². Retranchez de 168 et il reste 160 ft² de sol exploitable.

Méthode de calcul par zones

Sur un volume complexe, servez-vous du calculateur multi-zones de la page principale. Ajoutez une zone pour chaque rectangle, triangle ou cercle de votre croquis. Le calculateur les additionne automatiquement et applique la marge de perte au total.

Conseils pour travailler proprement avec plusieurs zones :

• ·Numérotez chaque zone sur votre croquis. Faites correspondre ces numéros à l'ordre des zones dans le calculateur.
• ·Employez des unités cohérentes partout. Si vous avez commencé en pieds, restez en pieds.
• ·Contrôle de bon sens : le périmètre de vos zones additionnées doit correspondre au périmètre réel de la pièce.
• ·Imprimez la page de résultats pour vos archives : elle est utile pour comparer des devis d'entreprises.

Quatre techniques, et quand chacune se rentabilise

Il y a plus d'une façon de mesurer une pièce compliquée, et le bon choix dépend de ce qui la complique. Une pièce aux angles d'équerre avec une avancée demande une approche différente d'une pièce à bow-window courbe ou à murs visiblement hors d'équerre.

La décomposition en rectangles règle l'immense majorité des pièces et doit être votre option par défaut. Découpez à chaque décrochement, mesurez chaque morceau et additionnez. Elle échoue seulement quand la pièce n'a aucun angle d'équerre dont partir, ce qui est plus rare qu'on ne le suppose : presque toute pièce qui paraît irrégulière est deux ou trois rectangles déguisés.

La triangulation est la réponse aux pièces réellement hors d'équerre, celles des maisons anciennes où deux murs ne sont jamais parallèles. Découpez le sol en triangles en mesurant aussi les diagonales en plus des murs, puis appliquez la formule de Héron à chaque triangle. Cela prend plus de temps et plus de mesures, mais c'est la seule méthode qui reste juste quand les angles ne font pas 90 degrés.

La méthode des ordonnées sert aux murs courbes et ventrus. Tracez une ligne de base droite le long de la pièce, puis mesurez la distance perpendiculaire de cette ligne au mur à intervalles fixes : tous les pieds convient bien. Chaque bande devient un trapèze étroit, et la somme approche la courbe de près. Si vous divisez l'intervalle par deux, la précision double à peu près.

Exemple résolu de la méthode des ordonnées — un bow-window relevé tous les 1 ft avec des profondeurs de 0, 8, 14, 16, 14, 8 et 0 pouces. Passez en pieds, moyennez chaque paire contiguë et additionnez : cela donne 5,0 ft² de surface de bow-window. Mesurer le bow-window comme un rectangle à son point le plus profond aurait donné 16 in × 6 ft = 8 ft², le surestimant de 60 %.

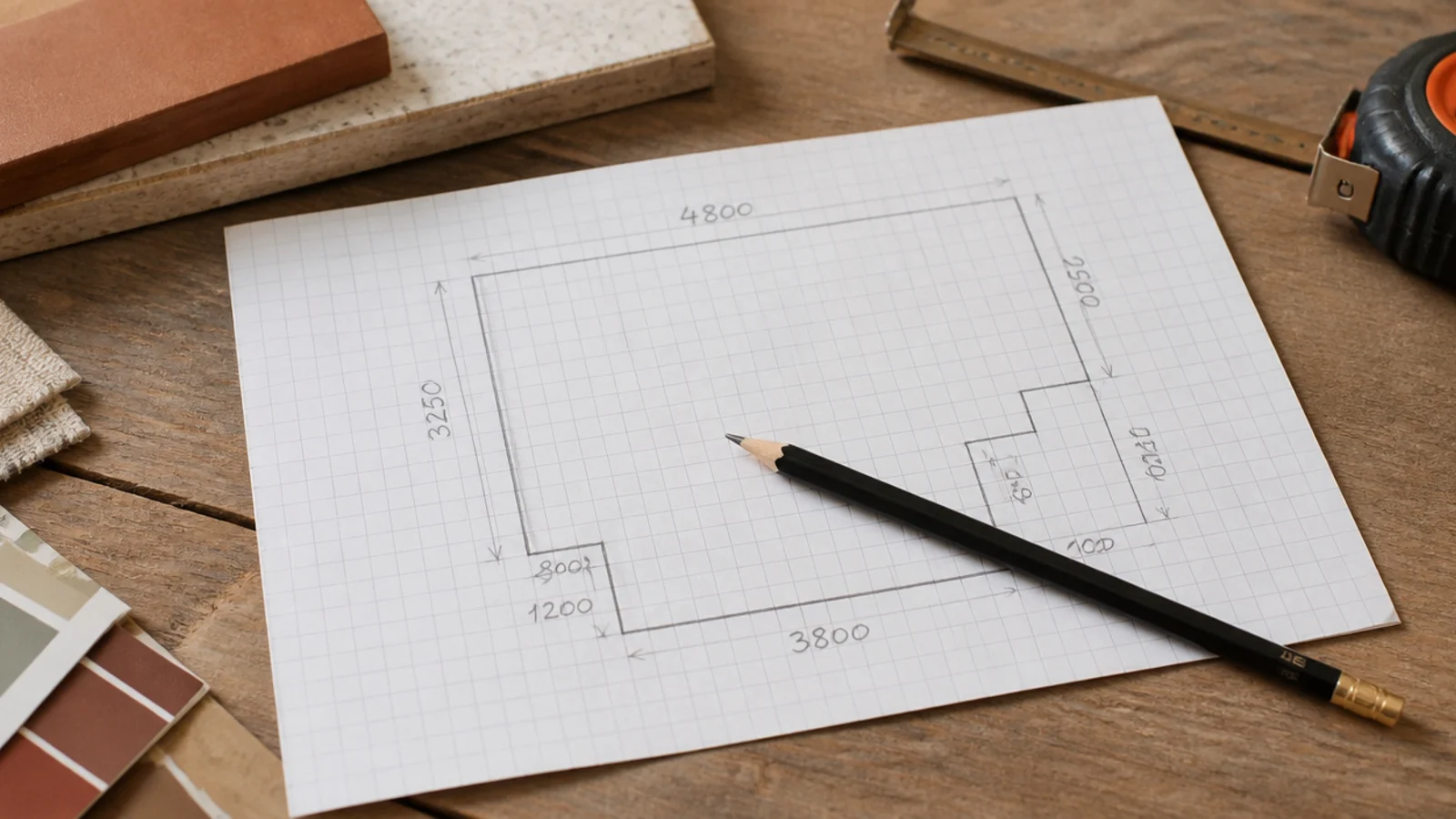

Quelle que soit la méthode, le croquis compte plus que la technique. Dessinez la pièce, marquez chaque morceau et notez les cotes sur le dessin au fur et à mesure. Ce qui tourne mal, ce sont rarement les mesures : c'est de ne pas en garder la trace.

Pièces à obstacles multiples

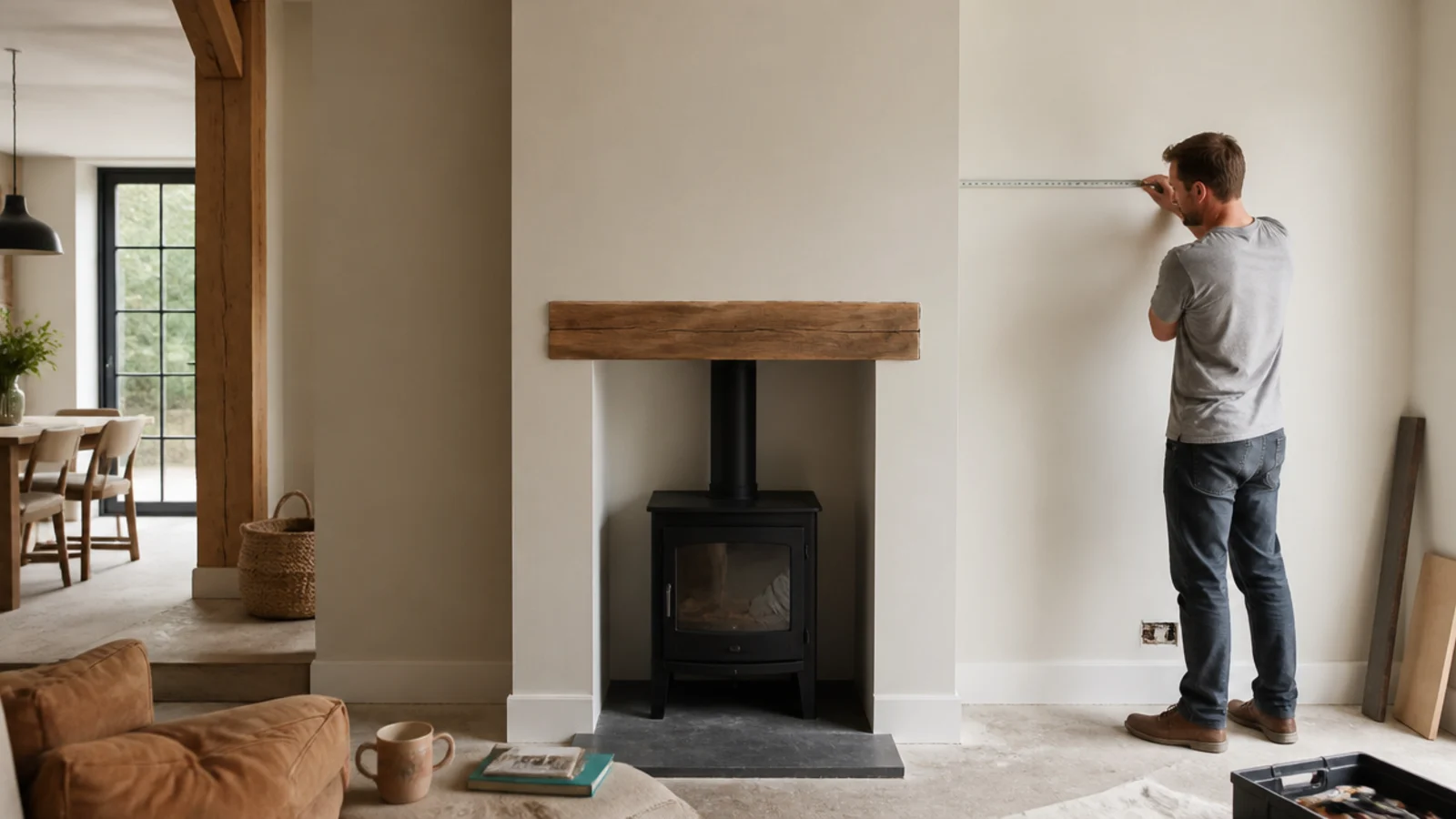

Sur un projet de sol, on ne retranche normalement pas les petits obstacles comme le mobilier, les poteaux ou une cheminée : la marge de perte couvre ces coupes. Pour la peinture ou le papier peint, vous retranchez en revanche les grandes ouvertures — portes, fenêtres — mais ni les interrupteurs ni les prises.

Mobilier fixe — îlots de cuisine, socles de péninsule : retranchez-les pour le sol, parce qu'on ne pose pas de sol sous un meuble permanent. Pour les calculs de peinture et d'éclairage, traitez l'obstacle comme un élément de l'implantation, mais pas comme une surface à couvrir.
